車載48Vシステム、データセンター・AIサーバー電源の高密度・高出力化に貢献
Kシリーズが求められる市場背景

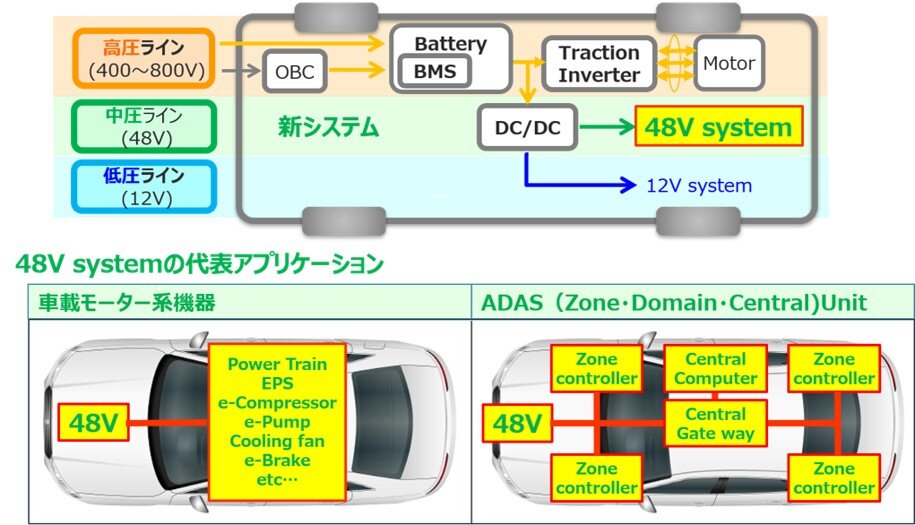

車載システムの48V化
電動化やADAS高度化により、モーター系機器、
セントラルコンピューター/Zone ECUで大容量・高耐圧部品の需要が拡大
高リプル電流への対応
大電力機器では発熱抑制と安定動作のため、高リプルかつ低ESRのコンデンサが必要
基板面積・員数削減
従来のハイブリッドコンデンサからの置き換えによる小型化・員数削減・実装面積削減への期待

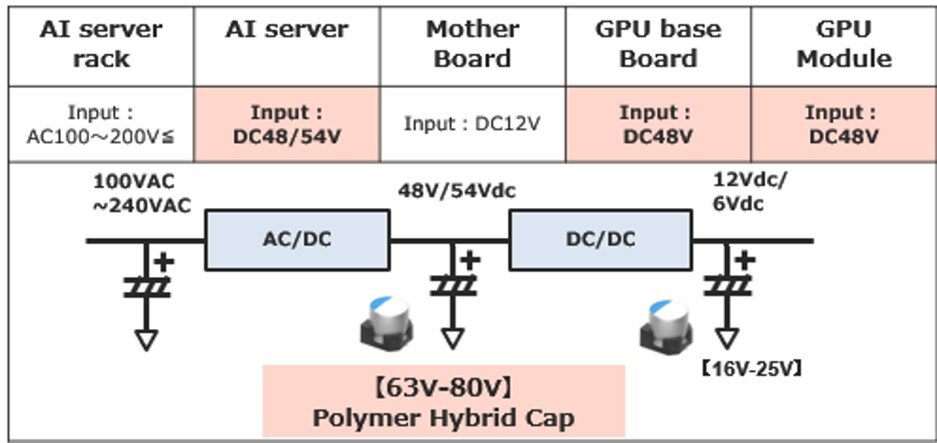

データセンター・AIサーバーの電源進化
AIサーバー・高性能GPUの高出力化に伴い、48V/54Vバスラインの採用が進展
-
※文中に記載されているシリーズ名は、製品の種類や特性などの区分を示す品番から抜粋したもので、商品名、商標ではありません
Kシリーズの強み

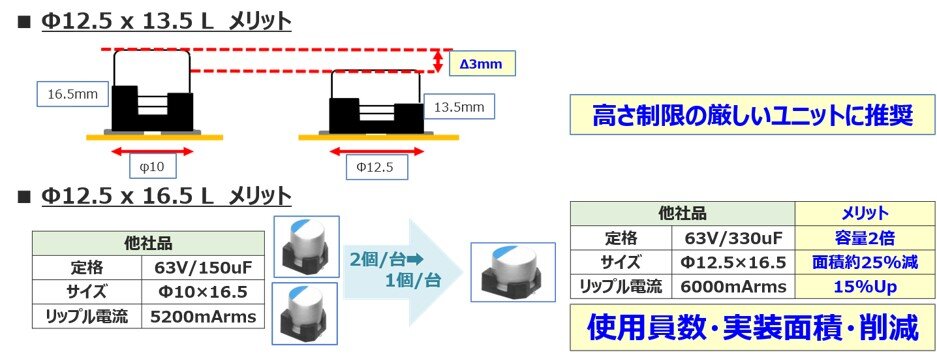

独自ケースサイズ（φ12.5）で高密度実装に対応
φ12.5×13.5、φ12.5×16.5サイズにより、
限られた実装スペースで大容量・高許容リプル電流を両立
GPUボードやサーバー基板、車載・産業機器の電源設計に最適
業界最大クラスの容量・リプル電流
63Vで最大330µF、80Vで最大180µFをラインナップ
125℃環境で最大6,000mArmsクラスの高リプルに対応
大容量化・高リプル化・高耐圧化を同時に実現し、電源回路の急速な高度化をサポート

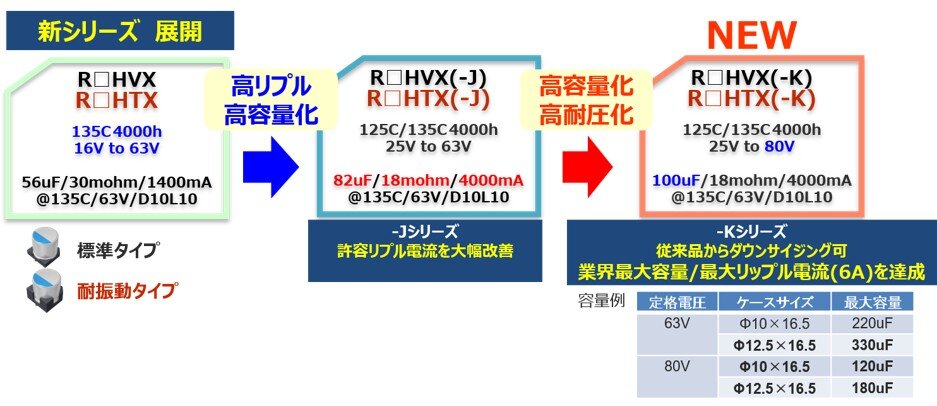

業界最大クラスの容量・リプル電流 J/Kシリーズ 製品ラインアップ
□：S（一般市場） A（車載市場）を推奨
詳細仕様は当社WEBページ(TY-COMPAS)、または当社製品担当窓口へお問い合わせください。
※2026.07 現在

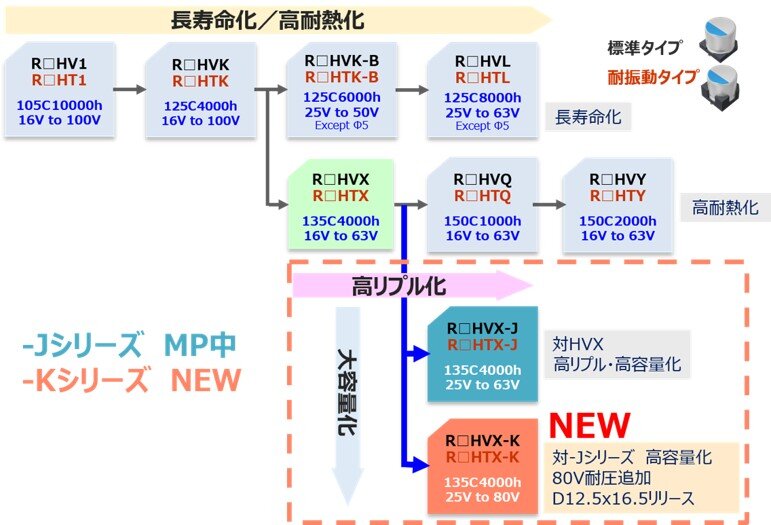

従来品（Jシリーズ以前）からのダウンサイジングも可能
代表例では、従来の125℃品からKシリーズへ置き換えることで、サイズを抑えながらESR・許容リプル特性の向上が可能
色付き行：Kシリーズ
赤文字：ダウンサイジング可能部分
| RV | P/N | Max.Temp [°C] |
Cap. [µF] |
ESR [mΩ] |
Ripple [mArms] |
Ripple Temp [°C] |
Size D [mm] |
Size L [mm] |
|---|---|---|---|---|---|---|---|---|
| 25V | RAHVK821M1TGL5005E | 125 | 820 | 15 | 4000 | 125 | 12.5 | 13.5 |
| RAHVK821M1TFK5002KX | 135 | 820 | 15 | 4800 | 125 | 10 | 12.5 | |
| RAHVK681M1TFK5002EX | 125 | 680 | 18 | 3000 | 125 | 10 | 12.5 | |
| RAHVK681M1TFH0002KX | 135 | 680 | 15 | 4600 | 125 | 10 | 10 | |
| RAHVK331M1TFH0002EX | 135 | 330 | 33 | 3900 | 125 | 10 | 10 | |
| RAHVX331M1TEH0002K | 135 | 330 | 33 | 3900 | 125 | 10 | 10 | |
| 35V | RAHVK561M1GGL5005E | 125 | 560 | 15 | 4000 | 125 | 12.5 | 13.5 |
| RAHVX561M1GFK5002KX | 135 | 560 | 15 | 4800 | 125 | 10 | 12.5 | |
| RAHVK391M1GFK5002EX | 125 | 390 | 18 | 3000 | 125 | 12.5 | 13.5 | |
| RAHVX391M1GFH0002KX | 135 | 390 | 15 | 4600 | 125 | 10 | 12.5 | |
| 63V | RAHVK101M4EFK5002EX | 125 | 100 | 26 | 2000 | 125 | 10 | 10 |
| RAHVX101M4EFH0002KX | 135 | 100 | 18 | 4000 | 125 | 10 | 12.5 | |
| RAHVK560M4EFH0002EX | 125 | 56 | 30 | 1400 | 125 | 10 | 10 | |
| RAHVK560M4EFH0002KX | 135 | 56 | 23 | 3300 | 125 | 8 | 10 | |
| 80V | RAHVK330M1RFH0002EX | 125 | 33 | 36 | 1200 | 125 | 10 | 10 |
| RAHVX330M1REH0002K | 135 | 33 | 25 | 3000 | 125 | 8 | 10 |
※量産ステータス・仕様・保証条件は担当者にお問い合わせください。
推奨アプリケーション
■車載向けアプリケーション
・電動化、ADASの高度化による48Vシステムへの移行が進む車載機器向け
・業界最大クラスの容量・リプル電流に対応する太陽誘電のKシリーズラインアップで消費電力の大きいアプリケーションをサポート
■AIサーバー向けアプリケーション
・負荷変動への高い信頼性が求められるAIサーバーの48V/54Vライン向け
・太陽誘電の63-80V耐圧 Kシリーズは、優れた耐圧・リプル性能で入力平滑をサポートし、システムの安定性を担保
お問い合わせ
Kシリーズの詳細仕様、品番選定、AEC-Q200関連データ、カスタム対応についてはお問い合わせください。
